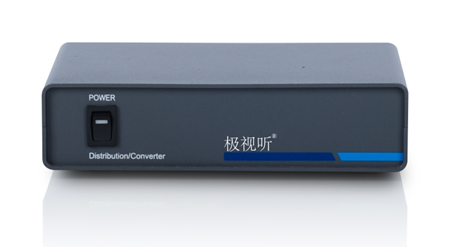

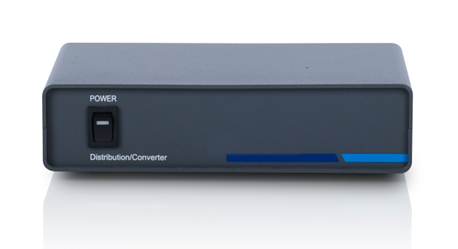

产品概述
极视听HDMI分配器主要用于交通、公安、海关、大型厂矿的监控及视频传输系统,具有体积小,使用方便、动态范围宽、性能价格比高等特点。该主机频率调试简单,输出更稳定,适应各种不同的工作环境。
产品特点
支持1600X1200@60Hz、1920X1080@60Hz等;
符合HDMI1.3标准,支持HDMI1.3标准信号;
标准EDID协议;

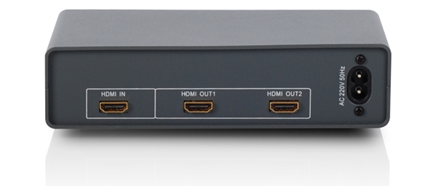

输入接口: 19PIN(Type A)接口;
输出接口: 19PIN(Type A)接口;
电源:AC 220V;
外形尺寸:标准机箱。
设备连接图
规格型号
HDMI信号分配器型号一览表 |
||
规格型号 |
性能描述 |
尺寸(宽X高X深)mm |
HDMI1X2 |
1路HDMI输入,2路HDMI输出;HDMI接口 |
185×45×120 |
HDMI1X4 |
1路HDMI输入,4路HDMI输出;HDMI接口 |
185×45×120 |
HDMI1X8 |
1路HDMI输入,8路HDMI输出;HDMI接口 |
标准1U
482×45×265 |
HDMI1X16 |
1路HDMI输入,16路HDMI输出;HDMI接口 |
标准1U
482×45×265 |
HDMI1X24 |
1路HDMI输入,24路HDMI输出;HDMI接口 |
标准2U
482×90×265 |
输入、输出接口: |
19PIN(Type A) |
|
带宽: |
数据速率 3.2Gbp/通道 |
|
输入电平: |
T.M.D.S. 2.9V(MIN)/3.3V(MAX) |
|
信号强度: |
T.M.D.S. 800mVp_p |
|
输入I/O阻抗: |
100Ω(Difference) |
|
位时钟抖动: |
<0.15 UI |
|
最大传输延时: |
4nS(±1nS) |
|
最大分辨率: |
M103-1X2H /M103-1X4H 支持HDPC: 1920x1200@60Hz HDTV:1920x1080@60Hz |
|
位上升时间: |
<0.3Tbit (20%--80%) |
|
位下降时间: |
<0.3Tbit (20%--80%) |
|
产品规格 |
电源:交流85V-265V,50Hz/60Hz |
|
功率:60-500W |
||
重量:4.5-30 (kg) |
||
平均故障间隔时间:50000小时 |
