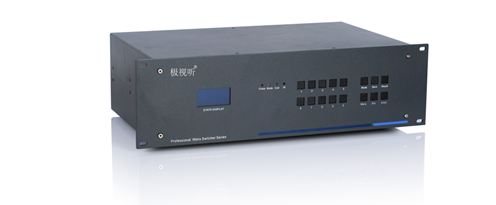

产品概述

极视听HDMI数字矩阵切换器，是专门对各类高清数字图像及音频信号（以下简称HDMI信号）进行交叉切换和分配的高性能数字开关设备。它可同时将多路HDMI 输入信号分别切换到一个通道上，并可同步将数字音频DTS-HD/Dolby-trueHD/LPCM7.1/DTS/DOLBY-AC3/DSD等格式切换到对应输出通道。该设备具有断电现场保护功能保存设备关机前的工作状态，确保设备7×24小时长时间连续稳定工作；

产品特性

 电信级专业数字矩阵芯片3.2Gbp带宽；

 切换状态液晶显示，可以从显示屏上直接看到当前的切换状态；

 输入端均衡距离≧10m/22AWG(1920x1080@60Hz)，输出驱动距离≧15m/22AWG(1920x1080@60Hz)；

 采用高速数字交换技术，完美解决串扰、重影与拖尾现象。100%真实重现输入信号的效果；

 支持输入信号状态监测，实时监测和显示当前各输入通道是否有效的信号接入；

 具有断电现场保护功能，能保存设备关机前的切换工作状态；

 支持任意输出显示设备设置为输入默认的EDID(DDC)参数(随机附带EDIE读写编程工具)，便于兼容非标显示设备正常显示；

 完整支持HDMI1.3协议，支持HDCP ；

 ESD防静电保护，内部大冗余电源，双滚珠风扇散热器设计，确保设备7×24小时连续工作；

 面板、红外遥控、RS-232、RS-485（选配）、NET网络控制（选配）能与第三方控制设备实现远程控制和智能控制；

 设备地址为1-255，可同时255台使用同一COM口级连控制；

 面板按键采用欧母龙按钮，按键寿命可达100万次以上；

 全功能红外遥控器红外遥控更加灵活方便（选配）；

 30组宏操作和预置调用、储存功能，可以进行多个输出或全部输出的同时切换；

 Matrix控制软件，可控制数字矩阵切换、自动循环、定时切换等；

 可机架安装的标准19英寸机箱；

 全铝机箱，保证更好的抗干扰及电磁屏蔽兼容性。

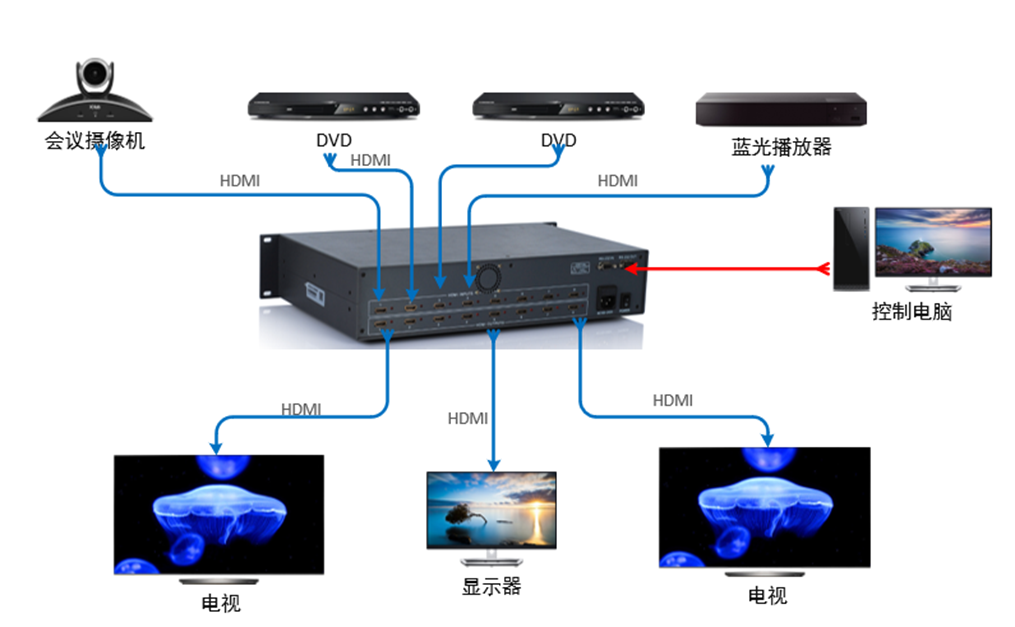

设备连接图

规格型号
